Водонапорные башни

Унифицированные водонапорные башни системы "Рожновского"

Наименование Примечание

ВБР-15У-10

ВБР-25У-12

ВБР-25У-15

ВБР-50У-18-1

ВБР-50У-18-2

По индивидуальным проектам водонапорные башни оснащаются дополнительными элементами, согласно чертежей заказчика.Водонапорные башни Рожновского

1. Бак;

2. Водонапорная опора;

3. Крыша бака;

4. Люк для осмотра;

5. Скобы льдоудерживателя;

6. Лестница внутренняя;

7. Лестница наружная.

Водонапорная башня Рожновского

Общие сведения

Водонапорная башня – это техническое сооружение, насчитывающее в своей истории не одно столетие. Еще в средние века, при осаде городов, нападавшие старались в первую очередь уничтожить водонапорные башни, чтобы оставить противника без воды и заставить его быстрее капитулировать. И в современном мире водонапорные башни не потеряли своего актуального значения, особенно в сельских районах.

Назначение и область применения ВБР

Водонапорные башни Рожновского предназначены для обеспечения постоянного и бесперебойного водоснабжения небольших населенных пунктов и промышленных предприятий. Используются для хранения запасов воды и расходования ее в часы повышенного потребления, а также подачи под небольшим напором при остановке насосов. В них хранится также резервный и противопожарный запас воды. Наполнение башни происходит в часы, когда подача воды превышает ее потребление. Когда расход воды превышает производительность насосных станций и в часы перерывов в работе насосов, из водонапорной башни в сеть поступает недостающее количество воды.

Одной из самых распространенных видов водонапорных башен является водонапорная башня Рожновского (ВБР). Она хорошо зарекомендовала себя своей надежностью,простотой конструкции и долговечность при правильной эксплуатации.

Водонапорные башни Рожновского имеют унифицированную конструкцию и различаются емкостью бака и высотой опоры. Объем емкости резервуара может быть от 15 до 50 куб. метров, а высоту обычно принимают от 9 до 25 метров. Эти параметры зависят от рельефа местности, этажности обслуживаемых зданий, потерь напора в водопроводной сети и определяется путем расчета на стадии проектирования.

ВБР используются в местности со следующими климатическими характеристиками:

  1. Сейсмическая активность не выше 6 баллов.
  2. Грунты однородные, непучинистые и непросадочные.
  3. Температура воздуха не ниже -40 С.
  4. Снеговой покров не более 100 кг/м2.
  5. Напор ветра до 45 кг/м2.

В районах с карстовыми явлениями, вечной мерзлотой, строительство ВБР не допустимо. При температуре воздуха ниже – 20 С необходимо осуществлять как минимум двукратный суточный водообмен.

Технические характеристики

Водонапорная башня Рожновского

ВБР состоит из бака и опоры, изготавливаемых по ТП 901-5-29 и ТП 901-5-32с. Бак сварной, цилиндрический, переходящий нижней конической частью в цилиндрическую опору. Башни бывают емкостью 15, 25, 50м, и имеют унифицированные диаметры баков - 2500 и 3020мм. Диаметр опор – 960, 1120, 1750мм. Объем баков зависит от его высоты. Изготавливается из отдельных частей длиной от 3 до 9 метров, что зависит от условий транспортировки и желаний заказчика. Высота опоры варьируется от 9 до 20 метров и собирается из нескольких сваренных между собой стальных обечаек.

Необходимую емкость башни рассчитывают по формуле: Wб=Wак+Wн.

Где Wак - объем аккумулирующего резервуара,

Wн – объем емкости для хранения неприкосновенного противопожарного запаса.

Стальная крышка имеет вид конуса и служит диафрагмой жесткости. В ней предусмотрен смотровой люк, а также установлены датчики нижнего и верхнего уровней воды.

Для обслуживания башни предусмотрена наружная лестница с ограждениями. При высоте более 12 метров комплектуется дополнительной площадкой также с ограждениями. Внутри башни приварены скобы в виде лестницы для обслуживающего персонала при ремонте и чистки башни.

Сборка всей конструкции в единое целое производится непосредственно в месте установки башни. Башня устанавливается на железобетонный монолитный фундамент, в котором предусмотрены закладные детали, к которым приваривается днище опоры, нижняя часть опоры обсыпается грунтом на высоту не менее 2,5 метров. Водоснабжение башни осуществляется посредством напорно-разводящего трубопровода. При применении башни для отбора проб воды и пожаротушения, на напорно-разводящем трубопроводе устанавливается стояк с двумя запорными вентилями.

ВБР поставляется покрытой снаружи специальным грунтом в два слоя для предотвращения коррозии, который необходимо возобновлять каждые 3-4 года. Это позволяет значительно продлить срок эксплуатации башни, так как чаще всего выход из строя башни происходит из-за коррозии металлических несущих поверхностей.

Таблица - Технические характеристики водонапорных башен Рожновского

    Марка Объем бака, м3 Высота опоры, м Ø бака, мм Ø опоры, мм Полезная вместимость, м
    ВБР-15У-10 15 10 2500 960 22
    ВБР-25У-12 25 12 3020 1120 36
    ВБР-25У-15 25 15 3020 1120 39
    ВБР-50У-18-1 50 18 3020 1750 94

    Каждые 3-4 года и в период эксплуатации необходимо возобновлять покрытие, внутренние поверхности.

    Монтаж ВБР и подготовка к работе

    1. Все работы по сборке и наладке башен Рожновского должны производиться строительно-монтажной организацией, имеющей допуск на выполнение этого вида работ, при наличии проекта производимых работ (ППР).
    2. Конструкция собирается на земле в горизонтальном положении. Для подъема башни и установки ее в вертикальное положение применяются стреловые грузоподъемные краны. Установив на фундамент, проверяется ее вертикальность геодезическими приборами. Убедившись в правильности установки и соблюдении допустимых величин отклонений от вертикальности, приваривают днище опоры. Работы проводят в соответствии со СНиП 3.03.01-87 раздел «Несущие и ограждающие конструкции».
    3. По окончании всех монтажных работ согласно раздела «Испытание резервуарных конструкций и прием работ» СНиП 3.03.01-87 проводят гидравлические испытания водонапорной башни.
    4. Устройство силовой изоляции, если она предусмотрена проектом, выполняется монтажной организацией после подписания Акта о проведении гидравлического испытания.

    Водонапорная башня Рожновского



    Техническое обслуживание Водонапорной башни Рожновского

    Контроль за техническим состоянием возлагается на предприятие, эксплуатирующее башню. При обнаружении серьезных неисправностей - течь в сварных швах или отклонение от вертикальности больше допустимых значений в результате неравномерной просадки фундамента или больших ветровых и снеговых нагрузок, необходимо прекратить эксплуатацию башни, слить всю воду до выяснения и устранения причин неисправности. Возобновление использования ВБР возможно только после обследования башни специалистами.

    При соблюдении всех требований по контролю технического состояния и правильности эксплуатации, скок службы водонапорной башни может быть продлен.

    Транспортировка и хранение

    Транспортировка ВБР может проводиться автомобильным, водным или железнодорожным транспортом, исходя из экономической целесообразности. Если транспортировка проводится автотранспортом, то условия и маршрут следования необходимо согласовать со службами ГИБДД.

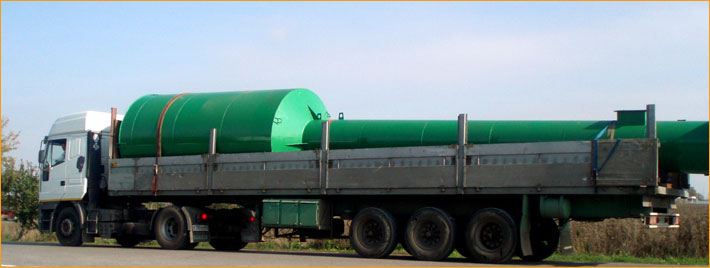

    Все элементы конструкции, в том числе бак, транспортируются в горизонтальном положении на автомобилях с длинными полуприцепами или лесовозах.

    Элементы ВБР должны быть надежно закреплены с помощью клиньев, тросов или проволоки, многооборотных креплений. Швартовка проводится только за грузоподъемные скобы. При проведении погрузочно-разгрузочных работ, страповка должна проводится также за грузоподъемные скобы. Категорически запрещается сбрасывать элементы башни на землю, скатывание по покатам или под уклон, так как при этом возможно смятие стенок и нарушение целостности конструкции и повреждение лакокрасочного покрытия.

    Хранение всех составляющих башни проводится на открытых, ровных площадках, имеющих небольшой уклон для стока воды. Все элементы располагаются горизонтально на широких деревянных прокладках, предохраняющих от контакта с землей. Нельзя располагать прокладки непосредственно под сварными швами. Временно, до одной недели, возможно размещение элементов башни непосредственно на земле.

    При обнаружении нарушений лако-красочного покрытия, необходимо провести антикоррозийную обработку этих мест.

    Водонапорная башня Рожновского

    Если Вы решили заказать у нас Унифицированную Водонапорную Башню Рожновского, свяжитесь с нашими специалистами для получения любой интересующей Вас информацией. Мы ответим на любой вопрос и поможем сделать правильный заказ!
