Резервуары вертикальные стальные РВС

rvs28113

Для хранения всевозможных жидкостей на практике используются большие емкости – резервуары. Они могут изготавливаться из стали, железобетона или синтетических материалов. Наибольшее распространение в нашей стране, как и за рубежом, получили резервуары стальные.

Резервуары вертикальные стальные, обычно цилиндрической формы, предназначены для накопления и хранения в разных климатических зонах светлых и темных нефтепродуктов плотностью до 1,0тс/м3 при давлении не более 0,00025 МПа и температурой окружающей среды от -40 до +90 С. Также используются под хранение воды, жидких пищевых продуктов (растительного масла, напитков), жидких минеральных удобрений и сыпучих веществ.

Объём изготовляемых резервуаров: 50, 100, 200, 300, 400, 500, 700, 1000, 2000, 3000, куб.м.

Резервуары оборудуются площадками и ограждениями на крыше; наружной кольцевой лестницей для подъёма на резервуар; люком-лазом и световым люком; патрубками (приёмо-раздаточным, для зачистки, для оборудования на крыше, для уровнемера типа УДУ); кронштейном для установки уровнемера. Дополнительно могут комплектоваться внутренним секционным подогревающим устройством для подогрева вязких нефтепродуктов насыщенным водяным паром, металлоконструкциями лестниц и площадок обслуживания, люком под уровнемер, дыхательными клапанами, датчиками уровня, задвижками и другим навесным оборудованием.

На резервуаре ёмкостью 400 куб.м кроме того имеется патрубок для установки термометра.

Стенки и днища резервуаров поставляются к монтажу свёрнутыми в рулон на спец. каркасе, покрытие (крыша) – сборными щитами.

Для различных климатических зон установки и эксплуатации резервуары изготавливаются 3-х материальных исполнений:

Исполнение 1 – для районов с расчётной температурой наружного воздуха самой холодной пятидневки до -20гр. С;

Исполнение 2 – соответственно до -40гр. С;

Исполнение 3 – соответственно до -60гр. С;


РВС бывают следующих типов:

  1. Со стационарной сферической или конической крышей, объемом до 50000 м3.
  2. Со стационарной крышей и плавающим понтоном, объемом до 50000 м3.
  3. С плавающей крышей емкостью до 120000 м3.

Производство стальных вертикальных резервуаров – самый дешевый и быстро возводимый вид хранилищ. Для их изготовления применяют:

  • метод рулонирования,
  • метод полистовой сборки,
  • комбинированный метод.


Резервуары изготавливаются в соответствии с требованием типовых проектов ТП 704-1-151, ТП 704-1-153, ТП 704-1-248с92, ТП 704-1-254с92. Конструктивно представляют собой корпус цилиндрической формы с плоским или чаще всего, коническим днищем, с уклоном к стенке резервуара.

В последнее время в связи с увеличением пропускной способности магистральных нефтепроводов, появилась потребность в увеличении объемов резервуаров. Необходимость увеличения вместимости резервуаров продиктована также как экономическими соображениями, так и технологическими требованиями.


Обозначение резервуара

rvs28111

rvs28112

Изготовление (производство) РВС методом рулонирования

Этот метод заключается в том, что в заводских условиях изготавливаются отдельные части резервуара с помощью автоматической сварки - стенка, днище и крыша, которые затем сворачивают с помощью специального приспособления в компактный рулон, длиной до 18м. Вес и длина рулона зависит от способа и условий транспортировки. Для транспортировки применяются ж/д платформы или трайлеры. Преимущество данного способа – сведение до минимума сварочных работ при монтаже резервуара. При этом способе время по сравнению с классической схемой полистовой сварки уменьшается в 3-4 раза.

Изготовление РВС методом полистовой сборки

Для этого метода применяют стальные листы максимального размера – 2500 х 10000 мм. Заводская подготовка листов заключается в обработке кромок – снятие фасок с заданными параметрами ручным методом с помощью кромкофрезерных машинок ВМ 20, либо на стационарных торцефрезерных или продольно-фрезерных станках. Транспортируются к месту установки в специальных контейнерах.

Для изготовления РВС используются углеродистые и низколегированные стали марки Ст-3 отечественного производства, изготовленные по ГОСТ 52910-2008. Для климатических зон с температурой окружающего воздуха ниже -40 градусов применяются высоколегированные стали марки 09Г2С. В этих районах с суровыми климатическими условиями РВС оборудуются теплоизоляцией и спиральными или секционными системами обогрева для предотвращения замерзания веществ, находящихся на хранении в резервуаре.

Для резервуаров, предназначенных для хранения различных кислот, пищевых жидкостей и питьевой воды применяются корозионностойкие стали марки 12Х18Н10Т или аналогичные.

Толщина листовых сталей для производства РВС выбирается исходя из объема резервуара, марки стали, используемой жидкости и условий ее хранения. Для защиты от коррозии на металлическую поверхность наносится грунт ГФ-021 в два слоя с высыханием послойно. Сверх грунта наносится эмаль ПФ115 или подобная, имеющая такую же стойкость и высокую адгезию.

Все резервуары оборудуются металлическими ограждениями и наружной лестницей.

Наши специалисты производят установку РВС в самые кратчайшие сроки. Качественные материалы, добросовестный подход в выполнении работ – залог надежности и долговечности наших, вернее Ваших Вертикальных Стальных Резервуаров.

Технические характеристики вертикальных резервуаров РВС

Объем резервуара куб. м.

Диаметр мм

Высота обечайки мм

Количество поясов
Толщина пояса
нижн./верхн.

Количество рулонов

Ориентировочная
масса, т
(масса зависит от типа и исполнения резервуара)

3 000 18980 11920
8
7/6
1
от 67,7 до 110
2 000 15180 11920
8
6
1
от 44,6 до 65
1 000 10430 11000
8
4
1
от 24,7 до 44
700 10430 8944
6
4
1
от 17,9 до 32
500 8530 9000
6
5/5
1
от 21 до 27
500 7500 11550
7
5/4
1
от 15,8 до 27
400 8530 7450
5
4
1
от 11 до 23
300 8250 5350
4
4
1
от 10,5 до 18
300 7580 7500
5
5/5
1
от 16 до 18
200 6600 5980
4
4
1
от 9 до 14
100 4730 5984
4
4
1
от 4,2 до 10

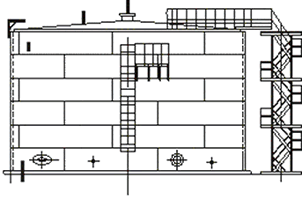

Цилиндрический сварной стальной резервуар с конической крышей и шахтной лестницей:

1_1.gifЦилиндрический сварной стальной резервуар с конической крышей и шахтной лестницей

Цилиндрический сварной стальной резервуар со сферической крышей и винтовой лестницей:

Цилиндрический сварной стальной резервуар

Цилиндрический сварной стальной резервуар с конической крышей и кольцевой лестницей:

Цилиндрический сварной стальной резервуар

Вертикальные резервуары

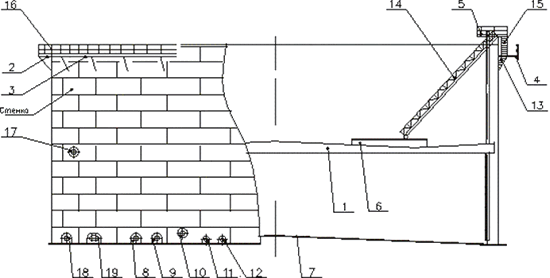

Цилиндрический сварной стальной резервуар с плавающей крышей и кольцевой лестницей:

Цилиндрический сварной стальной резервуар

  1. Крыша плавающая
  2. Ветровое кольцо. Секция 1
  3. Ветровое кольцо. Секция 2
  4. Ветровое кольцо. Секция 3
  5. Площадка. Переход на катучую лестницу
  6. Путь катучей лестницы
  7. Днище
  8. Патрубок 700-10-16
  9. Патрубок 700-10
  10. Патрубок 250-16
  11. Патрубок 150-16
  12. Патрубок 6-150
  13. Лестница кольцевая
  14. Лестница катучая
  15. Переход на катучую лестницу
  16. Настил и ограждение ветрового кольца
  17. Люк-лаз стенки Ду600 второго пояса
  18. Люк мешалки Ду600
  19. Люк-лаз овальный 600х900
